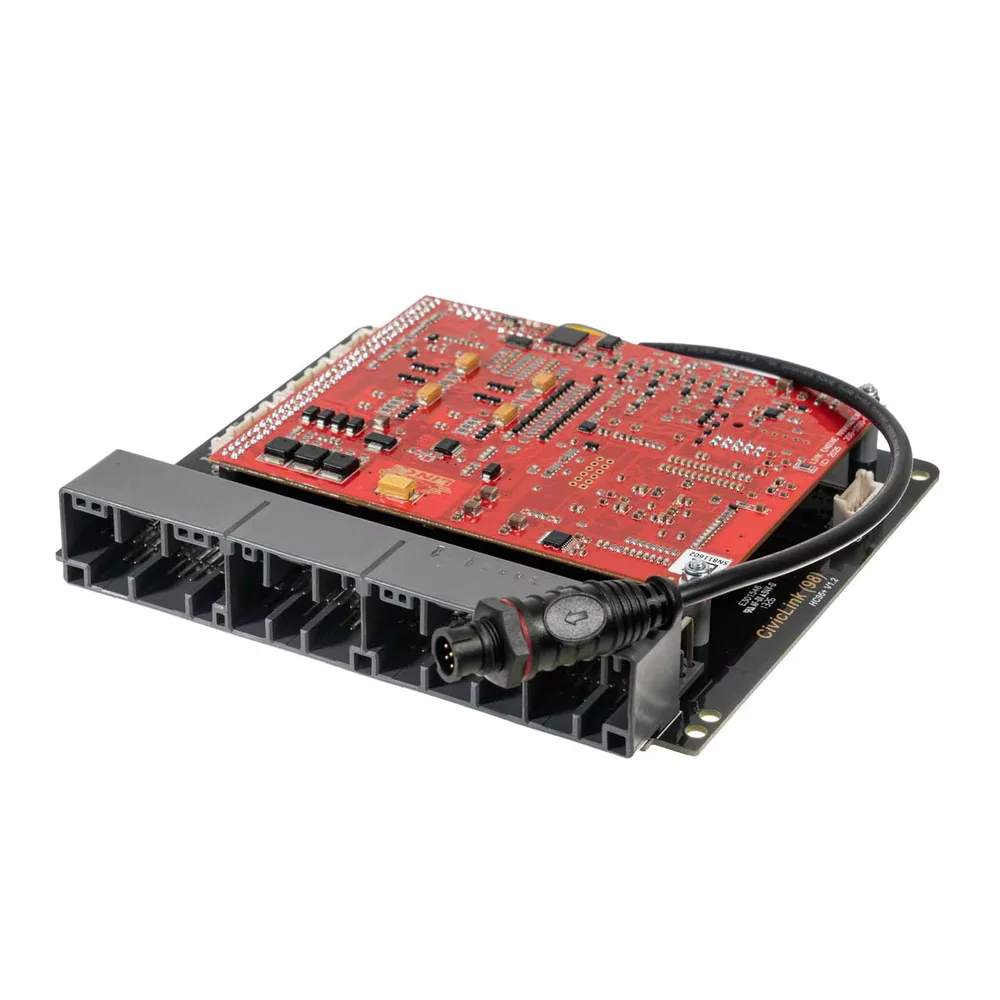

CIVICLink HC96X

Descrizione

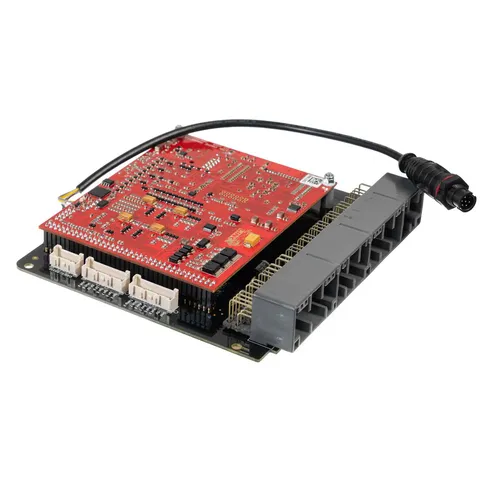

La HC96X si monta nella scatola originale e sostituisce la centralina OBD2A dei motori Honda B16 e B18 1996–1998, senza modifiche al cablaggio.

Le Plug-In G4X sostituiscono la centralina di serie e si montano nella scatola originale, senza modifiche al cablaggio della vettura. Tutte le funzioni di una Link G4X wire-in, con installazione diretta.

Note importanti

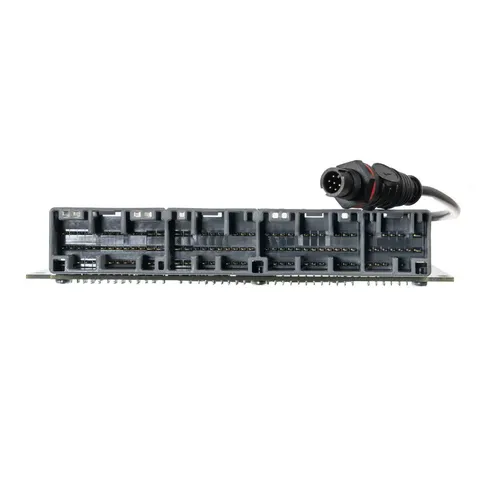

• Prima dell'acquisto verifica che il connettore della tua centralina di serie corrisponda a quello mostrato in foto.
• Compatibile solo con cambio manuale.
• Sensore MAP non integrato: va acquistato a parte.
• La maggior parte delle funzioni di serie della vettura è supportata.
• Per usare l'E-Throttle (drive-by-wire) è necessaria una modifica hardware alla centralina.

Applicazioni compatibili

• Acura CL 1998–1999 e 2000–2001
• Acura Integra LS/GS/GS-R/Type R
• Honda Accord 1998–2002 DX/LX/EX
• Honda Civic 1999–2000 DX/LX/EX/Si

Caratteristiche principali G4X (ove applicabili)

• Mappe carburante e accensione fino a 6D
• Controllo fasatura variabile in closed loop di precisione (quattro alberi, controllo indipendente)
• Iniezione sequenziale
• Trigger digitale, tutti i pattern OEM
• Supporto dell'hardware del minimo di serie
• Controllo boost 5D con tre tabelle commutabili
• Funzioni motorsport: anti-lag, launch control, flat shift
• Correzione barometrica continua (sensore a bordo)
• Porta CAN
• QuickTune: taratura automatica del carburante
• Correzione per singolo cilindro
• Cavo USB di taratura incluso
• Registrazione statistiche nella memoria interna
• Compensazioni per marcia su anticipo, boost e carburante
• Doppie mappe carburante, accensione e boost selezionabili in tempo reale
• Sensori di fase e di giri Hall, a riluttanza variabile o ottici, anche combinati
• Controllo boost riferito a marcia, velocità o posizione farfalla
• 512 MB di memoria per il data logging
• Iniezione a stadi (staged injection)
• Controllo detonazione con finestra (knock windowing)

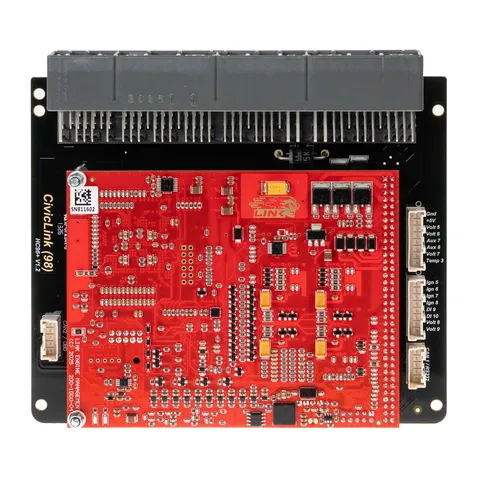

Espansione I/O

Ingressi e uscite disponibili sui connettori di espansione, come da documentazione Link.

Expansion Connector 1

Gnd	Sensor Ground Only
+5V Out	Low Current +5V Supply
Volt 5	Analog 0-5V input
Volt 6	Analog 0-5V input
Aux 7	Auxiliary Output
Aux 8	Auxiliary Output
Volt 7	Analog 0-5V input
Temp 3	Temperature sensor input

Expansion Connector 2

Ign 5	Ignition 5 Auxiliary Output
Ign 6	Ignition 6 Auxiliary Output
Ign 7	Ignition 7 Auxiliary Output
Ign 8	Ignition 8 Auxiliary Output
DI 9	Digital Input
DI 10	Digital Input
Volt 8	Analog 0-5V input
Volt 9	Analog 0-5V input
